WNS火管式燃气锅炉

发布时间:2020-04-08 14:43浏览次数:
锅炉简介:
该型式锅炉我公司设计制造的WNS卧式内燃锅炉为三回程、全湿背式火管燃气锅炉。

锅炉结构:WNS燃气锅炉

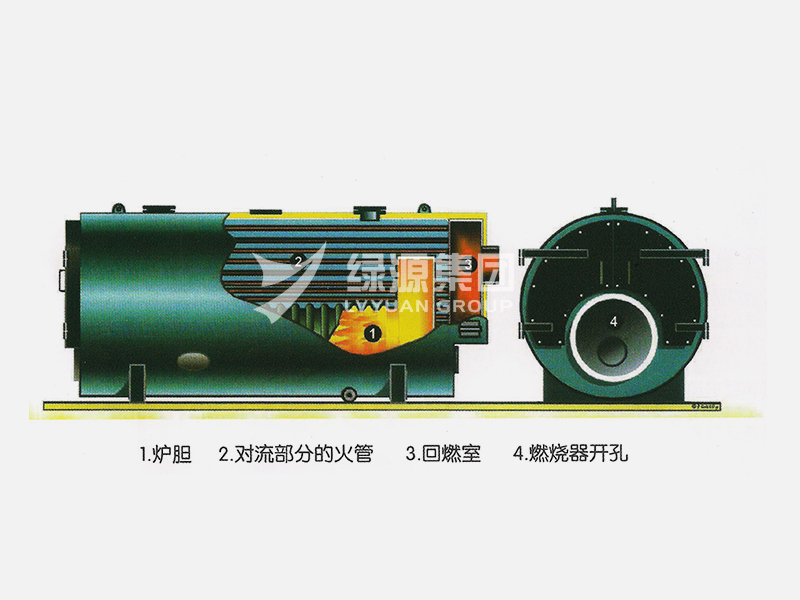

主要由锅炉本体、冷凝器、燃烧器、控制装置组件。锅炉本体由炉胆、回燃室、烟管、锅筒前后烟箱,弹簧式防爆门、保温及护板、平台扶梯等部分组成。


主要特点:

锅炉采用波形炉胆、双密封、三回程、湿背式结构,该结构安全、可靠。

锅炉烟管采用φ70的螺纹烟管,可以有效提高换热效率,降低排烟温度。

在烟气第二回程螺纹烟管与管板焊接处采用1Cr18Ni9Ti白钢管插入烟管,管板外挂保温混凝土的方式来有效避免烟管端在高温影响下焊缝开裂或管板裂缝的现象,此技术为我公司专利技术,编号:ZL2010 2 0608492.X。


锅炉采用外置弹簧式防爆门,可有效提高锅炉防爆燃能力。

锅炉尾部采用白钢翅片式节能器,在降低排烟温度的同时,通过相变放热理论来回收蒸汽中的汽化潜热,使锅炉设计热效率超过92%。

锅炉采用先进的控制系统,主要包括锅炉立式控制台及仪表、断路器、接触器、PLC可编程控制器、断路器、端子排、出回水温度变送器、排烟温度变送器等。

序号 锅炉型号 燃料消耗量

设计效率

%

出厂方式

外型尺寸

(长×宽×高

天燃气

Nm3/h

轻柴油

  kg/h

1 WNS0.7-0.7/95/70-Y(Q) 73 62 90 快装 4050×1660×2460
2 WNS 1.4-0.7/95/70-Y(Q 147 125 91.90 快装 4552×2367×3186
3 WNS 2.8-1.0/95/70-Y(Q) 288 246 91.80 快装 5286×2100×2962
4 WNS 4.2-0.7/95/70-Y(Q 434 370 91.60 快装 6340×2478×3196
5 WNS7.0-1.0/115/70-Y(Q) 723 617 91.80 组装

6788×2878×3998
