超低氮排放燃气锅炉介绍
全三维计算机辅助设计计算
热力计算、烟风阻力计算根据最新计算流体力学（CFD）与数值传热学（NHT）原理，用国际上先进的FLUENT
软件，精确计算炉内每一点的温度、燃烧产物分布以及受热面壁温分布，以此来合理指导受热面布置，使各受热面受热均匀，延长锅炉使用寿命并且节省钢材；
世界首创的立式顶吹U型布置
由于锅炉采用立式结构，因此结构紧凑，占地面积小；同时，垂直布置的对流换热部分更加利于锅炉检修时清洗水的排放；U型烟气流程与水流程呈逆流布置，增加了烟气与水的换热温压，降低了排烟温度，使锅炉系统的热效率增大；
强大的低污染排放功能
采用世界先进的低NOx燃烧器，利用最新的分级配风与烟气再循环技术，极大地抑制了燃料中的氮在燃烧过程中向NOx转变；同时，大炉膛结构降低了整个炉膛容积热负荷，使炉膛中的温度水平较低，抑制了助燃空气中的氮向NOx转变；
高效换热技术
由于炉膛采用膜式水冷壁结构，这样可以充分吸收来自火焰的辐射热，并且改善炉膛的密封性，同时，由于炉墙不直接受火焰辐射，因而可不用耐火材料，使炉墙重量大大减轻,同时减轻了构架的重量；对流部分则采用烟管结构，在烟管顶部布置有扰流子，由于扰流子的存在，加强了烟气的扰动，破坏了阻碍换热的边界层，减小了对流换热的热阻，因此强化了气水换热；
强制循环直流锅炉
锅炉给水依靠水泵压力一次流过锅炉，因此受热面的冷却可以得到充分保证，同时，锅炉启动非常快；由于没有锅筒以及复杂的管路系统和支吊系统，使其结构简洁流畅，大大简化制造工艺以及减轻了锅炉重量，安装维修方便
负荷调节范围大
精心设计选配的燃烧器与合理的辐射和对流受热面面积分配使锅炉在20%～100%负荷之间都能稳定运行，并且输出合格参数的热水；
技术特点
立式水火管锅炉源自芬兰专业的锅炉设计公司-MW Power Oy/原芬兰诺维特有限公司设计，该公司此炉型是基于燃气锅炉设计的，克服了一切燃煤改装成燃气锅炉的缺点，是当今世界最先进的炉型，以下是该炉型的特点。
结构合理紧凑，占地面积小
• 在七十年代以前，芬兰大型燃气或油热水锅炉的尾部对流受热面也采用水管蛇形管束的结构，这种传统的结构是在蒸汽锅炉设计的基础上改造而成的。结果运行中发现，这种结构的管子极易被腐蚀，无论采用何种措施都无法从根本上减轻或避免腐蚀现象的发生，因此开发一种专门为热水锅炉设计的新型的结构，根本解决低温腐蚀现象迫在眉睫。通过大量研究，芬兰诺维特的创始人开发了NWTB型热水锅炉，颠覆了传统的由燃煤蒸汽锅炉改造成的热水锅炉的结构，而其中垂直布置的尾部对流火管受热面从根本上解决了低温腐蚀的现象。
• 采用先进的三维设计软件，确知炉膛和各个受热面任何点的状况（如压力、温度、氧量和流速等）使得受热面的布置最大合理化，避免了火焰冲刷水冷壁，避免了水冷壁管内水循环停滞倒流现象的发生。
• 立式布置，水火管结合，占地面积最小化。
• 底部支撑，平台楼梯独立系统，不负担锅炉本体重量。
• 直流强制循环，没有锅筒，管路和支吊系统简单。
节能环保
• 全密封结构，炉膛是水冷壁结构，对流受热面是火管结构有锅壳密封，锅炉外表面温度低，散热损失非常小。
• 对流部分火管内布置有扰流子，加强换热。
• 燃烧器顶置逆流布置，水和烟气流向相反，使得排烟温度可以低于出水温度，温压大，传热效率高。
• 大炉膛结构使得炉膛燃烧温度低。
锅炉使用寿命长
• 锅炉出水和回水管路之间设内循环管路，当热网回水温度低于65℃时，内循环管路上的混合泵会从温度高的供水管路上抽取适量的热水到回水管路上，以提高锅炉的进水温度，防止低温腐蚀的产生。
• 垂直布置的火管对流受热面水侧，运行中有内部自然循环产生，自然上升的热水会提高进水处受热面的温度，是防止低温腐蚀的双保险。
• 垂直布置的火管对流受热面，烟气在管内纵向流动，彻底解决了积灰问题，停炉期间有可能产生的冷凝水会自然地滑落并被移走，避免了腐蚀的发生。
• 无论炉膛还是尾部的对流受热面均无烟气流动的死角，保证了均匀换热。
• 底部支撑中一点固定，其余点可滑动，从而使锅炉在热胀冷缩过程中可自由膨胀，锅炉不变形，提高了锅炉的使用寿命。
安装简便快捷
• 模块化设计，炉膛和对流部分均可在制造厂内制造成几个模块后，运到工地，节约了安装时间和费用，并能大大提高产品质量。
• 无锅筒，底部支撑，无复杂的支吊系统，无空间弯管的管路，减少了大量的工地安装工作。
运行可靠性高
• 对流换热部分具有较大的容水量，它能够保证锅炉的安全稳定运行, 吸收因为热网的波动而造成的工况变化, 通过锅炉足够的水流量保证炉膛水冷壁的冷却,使锅炉运行更加可靠安全。
• 其燃烧器位于炉膛顶部便于维护与检修，并且安全型更佳。天然气的密度比空气轻，如果有天然气泄漏，则泄漏的天然气将直接由位于厂房顶部的排风扇迅速排出室外，而避免发生火灾的危险。
因此从安全运行与维护运行方便的角度讲，将燃烧器置于锅炉顶部远缘强于燃烧器侧面布置。
锅炉的运行安全与运行人员的人身安全是至关重要的，NWTB锅炉设计了炉膛的薄弱角，当由于某种原因造成炉膛压力很高或者炉膛爆燃时，薄弱角首先开裂，释放炉膛压力，防止锅炉的大规模爆炸灾难，这也是NWTB锅炉设计的独到之处。另外由弱角代替防爆门的设计，由于锅炉是微正压燃烧，还可以增强锅炉的气密封。
维护简单，维护费用最低
• 本体的简单结构，使得维护非常简单。
• 对流受热面垂直火管结构，易于清洗。
• 对流受热面垂直火管结构，即使在长期运行后或由于运行不当，导致少许管子需要更换，只需抽出这几根需要更换的管子，安装进新的管子即可，费用很低。
• 燃烧器位于锅炉顶部，便于维护和检修。

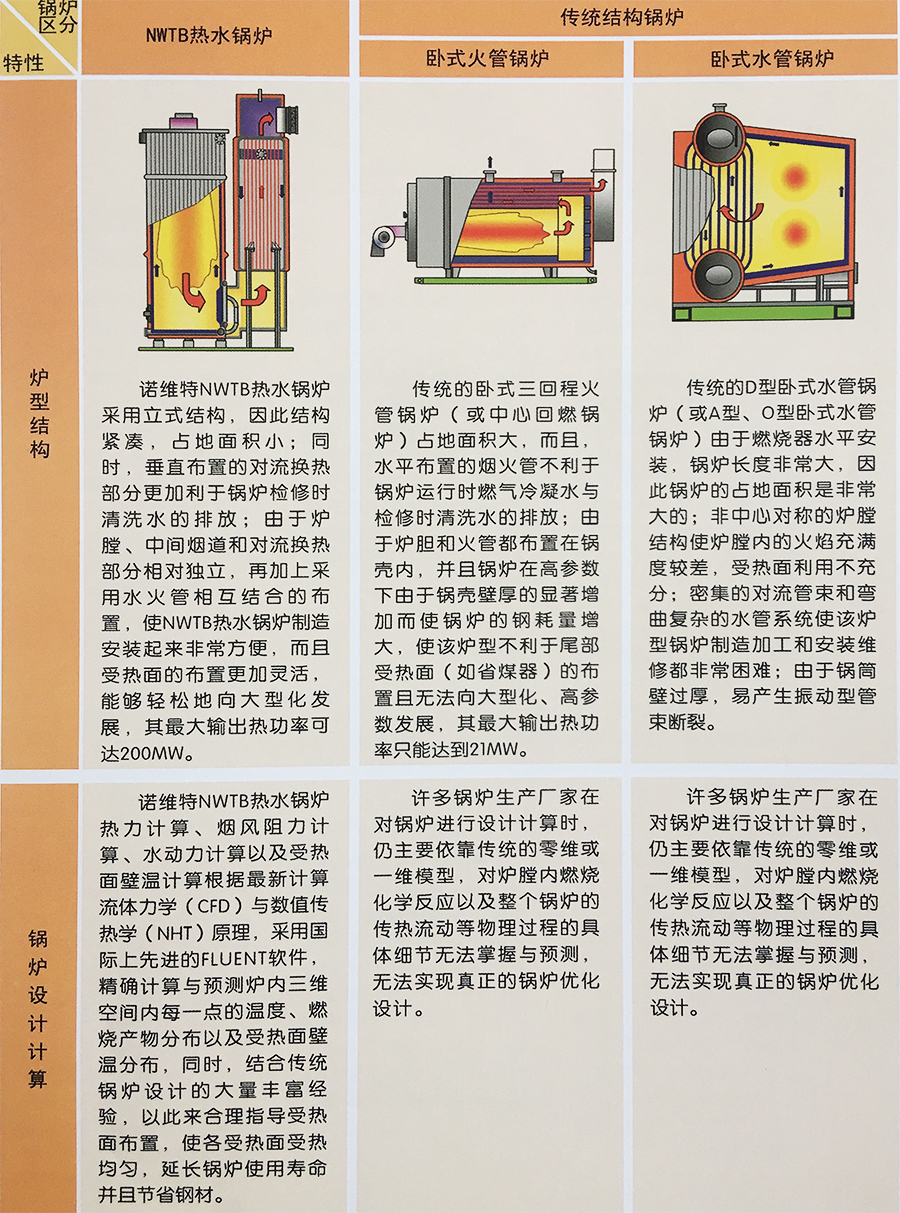

产品对比
∷
